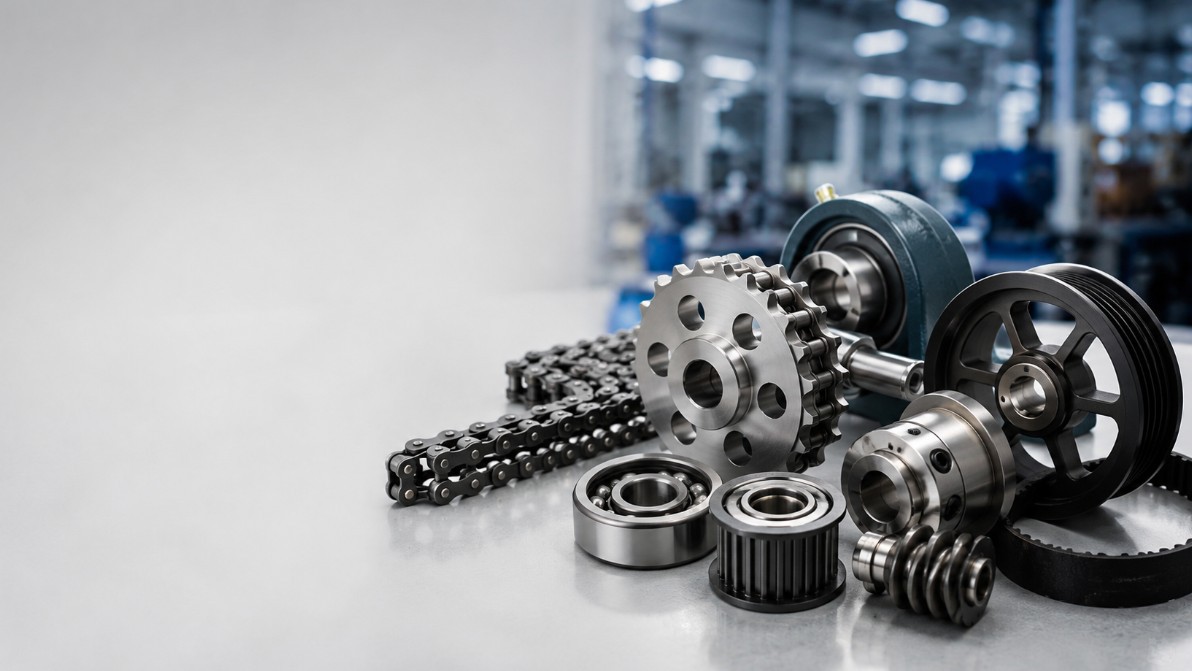

Elementos de transmisión industrial guía

¿Sabes cuánta potencia pierde una máquina industrial por elegir mal el sistema de transmisión? La selección de cada componente, desde una simple correa hasta un engranaje helicoidal, condiciona directamente el rendimiento, el consumo energético y la vida útil de toda la instalación. No es un detalle secundario: es el núcleo de cualquier máquina que mueva algo.

Muchos técnicos y responsables de mantenimiento se topan con averías repetitivas o pérdidas de eficiencia que, en realidad, nacen de una comprensión incompleta de cómo funcionan los distintos elementos de transmisión industrial y cómo se relacionan entre sí. Esta guía está pensada para que identifiques cada componente, entiendas su función real dentro del sistema y tomes decisiones de compra o sustitución con criterio técnico sólido.

Qué es realmente un sistema de transmisión industrial

Un sistema de transmisión industrial es el conjunto de componentes que toma la potencia generada por un motor y la lleva hasta donde se necesita. La definición es sencilla, pero lo que hay detrás no lo es tanto: cada engranaje, cada correa y cada acoplamiento que interviene en ese recorrido influye directamente en cuánta energía llega al destino y en qué condiciones.

La función de estos elementos de transmisión industrial va mucho más allá de mover una pieza de A a B. Su diseño determina la velocidad de trabajo, el par disponible en cada etapa y las pérdidas que el sistema acumula con el tiempo. Un diseño descuidado no solo baja el rendimiento; acorta la vida de la máquina entera.

Cómo se transfiere la potencia de un punto a otro

La potencia viaja desde el eje del motor hasta el punto de trabajo a través de una cadena de elementos: poleas, correas, engranajes, ejes intermedios, acoplamientos. Cada eslabón recibe la energía, la transforma en mayor o menor medida (cambiando velocidad o par) y la cede al siguiente. Es un proceso en serie, lo que significa que un fallo o una pérdida excesiva en cualquier punto afecta a todo lo que viene después.

Esa pérdida siempre existe. Ningún sistema mecánico transmite el cien por cien de la potencia de entrada; la fricción, la deformación elástica de las correas y el calor generado en los rodamientos se llevan su parte. El objetivo del diseñador es que esa parte sea la menor posible, y para eso la selección de cada componente importa.

Relación entre par motor, velocidad y eficiencia

Par y velocidad son inversamente proporcionales cuando la potencia se mantiene constante. Si reduces la velocidad de giro a la mitad mediante una reducción, el par disponible se duplica (descontando pérdidas). Este intercambio es exactamente lo que buscan la mayoría de aplicaciones industriales: el motor gira rápido y con poco par, y la transmisión convierte ese movimiento en algo más lento pero con más fuerza.

La eficiencia del conjunto depende de cuántas etapas intervienen y de qué tipo son. Una transmisión por engranajes bien lubricada puede mantener un rendimiento muy alto; una correa en V con tensado incorrecto pierde una parte considerable de esa energía en calor y deformación. Diseñar bien es saber elegir qué tipo de transmisión encaja con cada aplicación.

Tipos de transmisión mecánica: diferencias que importan en producción

Ya sabes qué hace un sistema de transmisión y por qué su diseño condiciona la eficiencia de toda la máquina. Ahora toca elegir. Y ahí está el nudo: no existe una solución universal. Cada tecnología tiene su terreno natural, y mezclarlas sin criterio sale caro. Los principales elementos de transmisión industrial que encontrarás en planta se agrupan en cuatro familias: correa, cadena, engranaje y acoplamiento directo.

Si quieres tener ya una visión completa del catálogo disponible antes de seguir leyendo, el catálogo de componentes de transmisión de Rodaunion te da una referencia concreta de lo que existe en el mercado.

Transmisión por correa y polea: versatilidad y amortiguación de golpes

La correa trabaja bien cuando los ejes están separados, cuando el motor tiene arrancadas bruscas y cuando necesitas amortiguar vibraciones entre el motor y la carga. Es la solución habitual en ventilación industrial, compresores de baja-media potencia y maquinaria agrícola. Admite cierto desalineamiento entre poleas sin penalizar la vida útil de forma dramática.

Su punto débil es el deslizamiento: no garantiza una relación de transmisión constante al cien por cien, algo que en aplicaciones con sincronización exigente puede ser un problema real. Para esos casos, las correas dentadas (síncronas) eliminan el deslizamiento manteniendo la flexibilidad del conjunto.

Correas trapezoidales

Son el tipo más extendido en industria general. Funcionan por cuña entre la correa y la ranura de la polea, lo que aumenta la tracción sin incrementar la tensión del eje. Se usan en transmisiones de potencia media donde el coste y la sencillez de mantenimiento pesan más que la precisión.

Correas síncronas (dentadas)

Combinan la flexibilidad de la correa con la transmisión positiva (sin deslizamiento) del engranaje. Son la opción natural en impresoras industriales, robots cartesianos y cualquier aplicación donde el posicionamiento importa. El precio es algo superior, pero se amortiza en precisión y vida útil del conjunto.

Transmisión por cadena: precisión y altas cargas

Cuando la potencia es alta, la velocidad periférica moderada y la relación de transmisión debe mantenerse exacta, la cadena gana por goleada. Es el estándar en transportadores de carga, líneas de envasado y maquinaria de construcción. No desliza, tolera cargas puntuales elevadas y trabaja bien en entornos con temperatura o humedad donde la correa degradaría.

• Transmisión positiva: no hay deslizamiento, la relación de velocidad es constante.
• Soporta cargas radiales altas sin comprometer la vida útil del conjunto.
• Requiere lubricación periódica; sin ella, el desgaste de los eslabones se acelera notablemente.
• Genera más ruido y vibración que la correa, especialmente a altas velocidades.
• Admite distancias entre centros largas sin necesidad de elementos intermedios adicionales.
• El paso de cadena (norma ISO 606) define la compatibilidad con los piñones; nunca mezcles pasos distintos.

Transmisión por engranajes: máxima rigidez cinemática

Los engranajes son la opción cuando no se admite ningún tipo de deslizamiento, cuando la relación de transmisión debe ser absolutamente constante y cuando el espacio es limitado. Reductores de engranajes helicoidales, cónicos o cicloidales aparecen en robótica, extrusoras, laminadoras y cualquier proceso donde el par motor y la precisión angular son críticos.

Su coste inicial es mayor y el diseño requiere más cálculo, pero la durabilidad en condiciones correctas de lubricación y alineación es muy alta. A diferencia de la correa o la cadena, no hay un elemento consumible que sustituir regularmente: el engranaje, si está bien dimensionado, dura lo que la máquina.

Correas y poleas industriales: guía de selección sin errores

Elegir una correa industrial parece sencillo hasta que la máquina para antes de tiempo. Dentro del conjunto de elementos de transmisión industrial, las correas y poleas son de los componentes que más fallos acumulan, casi siempre por decisiones tomadas a la ligera durante la selección o el montaje.

El perfil, el material y la relación de transmisión no son detalles secundarios. Cada uno condiciona la vida útil del conjunto y, en muchos casos, la seguridad del operario que trabaja junto a la máquina.

Perfiles de correa más usados en industria: plana, trapecial y dentada

La correa plana es la más antigua y sigue siendo útil en aplicaciones de baja carga y velocidades elevadas, como algunos ventiladores industriales o maquinaria textil. Su punto débil es el deslizamiento bajo carga variable. La correa trapecial (perfil en V) resuelve ese problema gracias al encaje lateral en la garganta de la polea, lo que genera un agarre firme incluso con par elevado. Es la opción más extendida en motorreductores, compresores y maquinaria agrícola.

La correa dentada (o síncrona) va un paso más allá: elimina el deslizamiento por completo mediante el engrane mecánico con la polea dentada correspondiente. Es la elección correcta cuando necesitas sincronía exacta entre ejes, como en impresoras industriales o líneas de envasado.

• Correa plana: adecuada para altas velocidades y cargas ligeras, pero sensible al deslizamiento bajo carga variable.
• Correa trapecial (perfil en V): la más usada en industria general, buen agarre lateral y compatible con la mayoría de motorreductores.
• Correa dentada o síncrona: transmisión sin deslizamiento, imprescindible cuando la sincronía entre ejes es crítica.
• El material importa: las correas de neopreno aguantan mejor ambientes húmedos; las de poliuretano ofrecen mayor resistencia a aceites.
• La relación de transmisión depende del diámetro de ambas poleas: un error de cálculo aquí afecta la velocidad y el par en el eje conducido.

Errores comunes en el montaje y tensado de correas

El tensado es donde más se improvisa y donde más daño se hace. Una correa demasiado tensa sobrecarga los rodamientos de ambos ejes y puede provocar la rotura prematura del propio perfil. Una correa floja patina, genera calor por fricción y transmite el par de forma irregular. La tensión correcta se comprueba midiendo la deflexión con un tensiómetro o con métodos de frecuencia de vibración.

La alineación de poleas es el otro gran punto ciego. Un desalineamiento angular de pocos milímetros provoca un desgaste asimétrico que acorta la vida útil de la correa de forma considerable. Usa una regla recta o un alineador láser antes de dar por terminado el montaje.

Rodamientos, acoplamientos y otros elementos que completan la transmisión

Correas, cadenas y engranajes son los protagonistas visibles, pero hay un segundo plano de elementos de transmisión industrial que determina si el conjunto dura o falla antes de tiempo. Rodamientos y acoplamientos no suelen recibir la misma atención en el diseño, y ese descuido se paga en vibraciones, calor excesivo y paradas no planificadas.

Rodamientos: carga radial vs. axial y criterios de selección

El criterio básico para elegir un rodamiento es saber qué tipo de carga va a soportar. La carga radial actúa perpendicularmente al eje (es la habitual en ejes de transmisión con poleas o piñones), mientras que la axial actúa en paralelo al eje y aparece, por ejemplo, en husillos o en transmisiones con engranajes helicoidales. Confundir ambas lleva a seleccionar un rodamiento de bolas estándar donde haría falta uno de rodillos cónicos, con el resultado previsible.

Para no errar en la selección, conviene tener claros estos puntos antes de consultar catálogo:

• Identifica si la carga dominante es radial, axial o combinada antes de elegir el tipo de rodamiento.
• Los rodamientos de bolas aguantan bien cargas radiales moderadas y algo de carga axial; son los más versátiles y económicos.
• Para cargas axiales elevadas o combinadas, los rodamientos de rodillos cónicos o de empuje son la opción correcta.
• El ajuste del asiento (tolerancia ISO en eje y alojamiento) es tan crítico como el tipo de rodamiento: un ajuste holgado genera microdesplazamientos que destruyen la pista.
• La viscosidad del lubricante debe ajustarse a la velocidad de giro: a mayor velocidad, menor viscosidad necesaria para evitar calentamiento.

Acoplamientos flexibles para absorber desalineaciones y vibraciones

Ningún eje queda perfectamente alineado con el siguiente en condiciones reales de montaje. Una desalineación angular o paralela de décimas de milímetro ya genera fuerzas parásitas que se transmiten a rodamientos y sellos. Los acoplamientos flexibles existen precisamente para absorber esa imperfección sin trasladarla al resto del sistema.

Los de disco metálico (tipo Oldham o de láminas) toleran bien la desalineación angular sin perder rigidez torsional, algo útil en aplicaciones con par variable. Los de elastómero (tipo spider o de mandíbula) amortiguan además las vibraciones y los golpes de arranque, lo que los hace habituales en compresores y bombas de velocidad media.

• Un acoplamiento rígido solo es válido cuando la alineación entre ejes está garantizada con precisión milimétrica.
• Los acoplamientos de elastómero absorben vibración pero el inserto de goma tiene vida útil limitada y requiere revisión periódica.

Mantenimiento preventivo de los sistemas de transmisión: lo que no puede esperar

Un fallo en la transmisión no avisa con educación. Primero hay ruido, luego vibración, y después parada de línea. La mayoría de esas paradas son evitables si tienes un protocolo claro sobre qué mirar, cuándo mirarlo y cuándo actuar sin dudarlo. El mantenimiento preventivo de los elementos de transmisión industrial no es una cuestión de recursos, sino de hábito y criterio técnico.

Señales de desgaste que nunca debes ignorar

Las señales llegan antes de que el componente ceda del todo. En las correas, el primer aviso es el ruido chirriante en arranque o la aparición de grietas en los flancos del perfil. Si ves polvo negro acumulado en el fondo de la polea, la correa ya está perdiendo material y el tensado se ha vuelto irregular. En rodamientos, el indicador más fiable es el cambio de temperatura: un rodamiento que empieza a trabajar por encima de su temperatura habitual está avisando de falta de lubricación o carga excesiva. En cadenas, el alargamiento medible del paso es el criterio definitivo para la sustitución.

Los acoplamientos flexibles merecen atención especial. La degradación del elemento elástico central (el araña de poliuretano en muchos modelos) es silenciosa hasta que ya no amortigua nada. Revísalo a simple vista cada vez que tengas acceso a la zona.

• Polvo negro acumulado bajo las correas: señal clara de desgaste por fricción y tensado incorrecto.
• Grietas o costillas rotas en el flanco de una correa en V: sustitución inmediata, no esperes al siguiente turno.
• Temperatura inusual en un rodamiento, detectable al tacto o con termómetro de infrarrojos: investiga antes de seguir.
• Vibración nueva o cambio de tono en marcha: puede ser desalineación, holgura en acoplamiento o rodamiento deteriorado.
• Alargamiento visible de la cadena: mide el paso con un calibre; si supera el límite del fabricante, cámbiala.
• Elemento elástico del acoplamiento con grietas, deformación o dureza excesiva: pierde su función amortiguadora.

Frecuencias de inspección según tipo de elemento

No todos los componentes piden la misma atención. La frecuencia depende del régimen de trabajo, las condiciones ambientales y la criticidad del equipo en tu proceso. Como referencia práctica: las correas en aplicaciones de carga variable merecen una revisión visual cada dos semanas y una comprobación de tensión mensual. Los rodamientos en motores de funcionamiento continuo conviene revisarlos con termómetro o análisis de vibraciones cada mes, y relubricarlos según el intervalo que marca el fabricante.

Las cadenas necesitan revisión del nivel de lubricación semanal si trabajan en condiciones sucias o con temperatura alta. Los acoplamientos flexibles se inspeccionan en las paradas programadas. Si el equipo es crítico y no admite paradas no planificadas, considera instrumentar con sensores de vibración y temperatura para monitorización continua.

Dónde encontrar los componentes adecuados para tu aplicación industrial

Saber qué componente necesitas es solo la mitad del trabajo. La otra mitad es conseguirlo con las especificaciones correctas, en el plazo que tu línea de producción exige y con garantías reales de que el fabricante cumple los estándares del sector. Aquí es donde muchos proyectos tropiezan, no en el diseño sino en la compra.

Criterios técnicos antes de hacer el pedido

Antes de añadir nada al carrito, conviene tener claros tres datos: la potencia a transmitir, la velocidad de entrada y salida (en rpm), y las condiciones ambientales del entorno (temperatura, humedad, presencia de polvo o agentes corrosivos). Sin esos tres parámetros, cualquier catálogo se convierte en una lotería.

Los elementos de transmisión industrial responden a normativas concretas, en especial las series ISO y DIN para correas, cadenas y rodamientos. Comprar fuera de estándar puede significar un componente que encaja físicamente pero falla en carga. Marcas como SKF, Gates, Rexnord o Optibelt publican tablas de selección detalladas que conviene consultar antes de decidir.

• Verifica siempre la potencia nominal y el factor de servicio antes de seleccionar una correa o cadena.
• Comprueba que el perfil (SPZ, SPA, SPB, SPC para correas en V) coincide exactamente con la polea instalada.
• Para rodamientos, anota el código completo: diámetro interior, exterior, anchura y tipo de sellado.
• Confirma la serie ISO o DIN del componente; un equivalente genérico no siempre rinde igual bajo carga.
• Si el entorno es húmedo o corrosivo, exige materiales con tratamiento superficial o acero inoxidable.

Herramientas y accesorios complementarios para la instalación

Un componente de calidad mal instalado falla igual que uno defectuoso. Por eso tiene sentido aprovisionarse a la vez del material y de las herramientas de montaje: extractores de rodamientos, tensores de correa, alineadores láser de poleas o calentadores por inducción para ajustes a presión.

Si buscas dónde centralizar esa compra, el catálogo de máquinas y herramientas de Rodaunion reúne tanto los elementos de transmisión como los accesorios de instalación en un único proveedor especializado, lo que simplifica pedidos y reduce tiempos de espera cuando una avería no puede esperar.
