Medidas de rodamientos: cómo leer su referencia y sufijos

La referencia de las medidas de rodamientos grabada en el aro exterior, esa cadena de números y letras que parece un código secreto, contiene toda la información que necesitas: diámetro interior, exterior, anchura, material de la jaula y hasta el tipo de sellado. Leerla bien puede ser la diferencia entre recibir la pieza correcta al día siguiente o perder una semana entera esperando un pedido equivocado.

El problema real no es que los estándares sean difíciles. Es que conviven varias nomenclaturas (ISO, DIN, ABMA) y cada fabricante añade sus propios sufijos, lo que convierte una referencia aparentemente sencilla como '6205-2RS1/C3' en un auténtico jeroglífico para quien no conoce las claves. Este artículo te enseña a decodificar cualquier referencia paso a paso, a interpretar los sufijos más habituales y a encontrar equivalencias entre marcas sin cometer errores.

La anatomía de un número de rodamiento: qué esconde cada dígito

Una referencia como 6205-2RS no es un código arbitrario. Cada bloque de caracteres responde a una lógica definida por la norma ISO 15, que establece un sistema común para identificar rodamientos de bolas, de rodillos y de agujas sin depender de la marca. Conocer esa lógica te ahorra tiempo cuando tienes una pieza desgastada en la mano y necesitas sustituirla.

Las medidas de rodamientos quedan codificadas dentro de esa referencia de forma compacta. No necesitas una tabla para descifrar el diámetro interior si sabes qué posición ocupa en el código. Antes de entrar en sufijos y prefijos, conviene entender bien este núcleo.

El código de tipo de rodamiento: los primeros dígitos

En la referencia ISO básica, el primer dígito (o los dos primeros, según el caso) identifica el tipo de rodamiento. El dígito 6 corresponde a rodamientos de bolas de ranura profunda, el más habitual en aplicaciones generales. El 7 indica rodamientos de contacto angular. El 1 o el 2 apunta a rodamientos de bolas a rótula. El código NU o N señala rodamientos de rodillos cilíndricos.

Este bloque inicial es el que más condiciona la selección, porque define la geometría interna y, por tanto, qué cargas admite la pieza: radiales, axiales o combinadas. Confundirlo es el error que más caro sale.

• Dígito 6: rodamiento de bolas de ranura profunda, el tipo más común en uso general.
• Dígito 7: rodamiento de contacto angular, pensado para cargas axiales combinadas con radiales.
• Dígito 1 o 2: rodamiento de bolas a rótula, tolera desalineaciones del eje.
• Prefijo NU o N: rodamiento de rodillos cilíndricos, alta capacidad de carga radial.
• Prefijo T o L (según fabricante): rodamiento de rodillos cónicos, muy habitual en automoción.

Serie dimensional y diámetro interior: cómo se calculan las medidas reales

Tras el código de tipo vienen dos dígitos que definen la serie dimensional: el primero indica la serie de anchura y el segundo la serie de diámetro exterior. Juntos determinan el tamaño general del rodamiento para un mismo diámetro interior.

Qué es la serie dimensional y por qué importa

La serie dimensional combina dos valores: anchura y diámetro exterior. Un rodamiento 62xx pertenece a la serie ligera, mientras que un 63xx es de serie media, más ancho y con mayor diámetro exterior para el mismo eje. Esta diferencia afecta directamente a la capacidad de carga y al espacio disponible en el alojamiento.

No es un detalle menor. Dos rodamientos con el mismo diámetro interior pueden tener diámetros exteriores distintos si pertenecen a series diferentes, y no son intercambiables sin modificar el alojamiento.

Cómo leer el diámetro interior desde la referencia

Los dos últimos dígitos del código base indican el diámetro interior mediante un código de multiplicación. Para los tamaños más habituales, del 04 en adelante, el valor se obtiene multiplicando esos dígitos por 5. Así, el sufijo 05 corresponde a 25 mm, el 06 a 30 mm, el 08 a 40 mm y el 10 a 50 mm.

Los códigos 00, 01, 02 y 03 son excepciones con valores fijos: 10, 12, 15 y 17 mm respectivamente. Por debajo de 10 mm, el número del código es directamente el diámetro en milímetros, sin multiplicar.

Sufijos y prefijos: el lenguaje oculto tras la referencia

Ya sabes leer el cuerpo de la referencia. Pero la mayoría de rodamientos que encontrarás en catálogo llevan algo más: una cola de letras y números pegada al final (y a veces un prefijo delante) que modifica físicamente la pieza. Ignorar esos sufijos al pedir un rodamiento es uno de los errores más frecuentes al consultar medidas de rodamientos, porque dos referencias idénticas en dimensiones d, D y B pueden comportarse de forma radicalmente distinta según la aplicación.

Ese lenguaje no está estandarizado de forma universal. SKF, FAG o NSK comparten la lógica general pero usan algunas letras propias. Lo que sí es común es la clasificación por función: protección, juego interno y precisión son las tres familias que te vas a encontrar siempre.

Sellados y protecciones: ZZ, RS, 2RS y sus variantes

El sufijo indica cómo está cerrado el rodamiento por sus caras laterales. Un rodamiento sin sufijo llega abierto, sin protección, pensado para aplicaciones donde la lubricación se gestiona desde fuera. Cuando ves una Z, hay un escudo metálico en un lado; ZZ significa dos escudos, uno a cada lado. El escudo no toca el aro interior, así que no añade fricción, pero tampoco sella del todo.

La letra R (o RS, RZ, según el fabricante) indica un retén de goma o elastómero que sí contacta el aro interior. El sufijo 2RS, dos retenes, uno por cara, es el más habitual en aplicaciones con polvo, humedad o grasa retenida de por vida. Algunas marcas escriben DDU, LLU o 2RZ para variantes equivalentes con distintos materiales de retén.

• Z: escudo metálico en un solo lado, sin contacto con el aro interior.
• ZZ (o 2Z): doble escudo metálico, menor fricción que el retén de goma.
• RS / 2RS: retén de goma en uno o ambos lados, contacto con el aro interior.
• 2RS es el estándar para ambientes con polvo, humedad o grasa sellada de fábrica.
• DDU, LLU, 2RZ: denominaciones equivalentes según el catálogo del fabricante.

Juego interno y clases de precisión: C2, C3, P6, P5 y más

El juego interno es la holgura radial entre los elementos rodantes y las pistas antes de montar el rodamiento. El juego normal, sin sufijo, es el punto de partida. C2 indica juego reducido, indicado para ejes con interferencia alta o temperaturas estables. C3 amplía ese juego y es el más pedido en aplicaciones con variaciones térmicas importantes, como motores eléctricos.

Las clases de precisión siguen otra escala: P0 es la normal (equivalente a no poner sufijo), P6 mejora las tolerancias dimensionales y de giro, y P5 y P4 se usan en husillos de máquina herramienta o equipos de medición donde el error de redondez importa en micras. Combinar el sufijo de juego con el de precisión es habitual: un 6205-C3/P6 es un rodamiento de bolas con juego ampliado y precisión mejorada.

Tabla de medidas de rodamientos: cómo leer e interpretar las dimensiones

Conocer la referencia es lo ideal, pero no siempre ocurre. A veces el rodamiento llega sin caja, la grabación está borrada o simplemente heredas una máquina sin documentación. Ahí es donde saber interpretar las medidas de rodamientos te saca del apuro, porque con tres cifras y un calibre ya puedes ir al catálogo y localizar la pieza.

Las tablas dimensionales de los fabricantes organizan los rodamientos por diámetro interior (d), diámetro exterior (D) y anchura (B para rodamientos rígidos, T para los cónicos). Estas tres columnas son tu punto de entrada cuando la referencia no existe o no se puede leer.

Si quieres empezar a explorar por medidas antes de tener la referencia clara, el catálogo de rodamientos de Roda Unión te permite filtrar por tipo y llegar rápido a la pieza correcta.

Cómo medir un rodamiento cuando no tienes su referencia

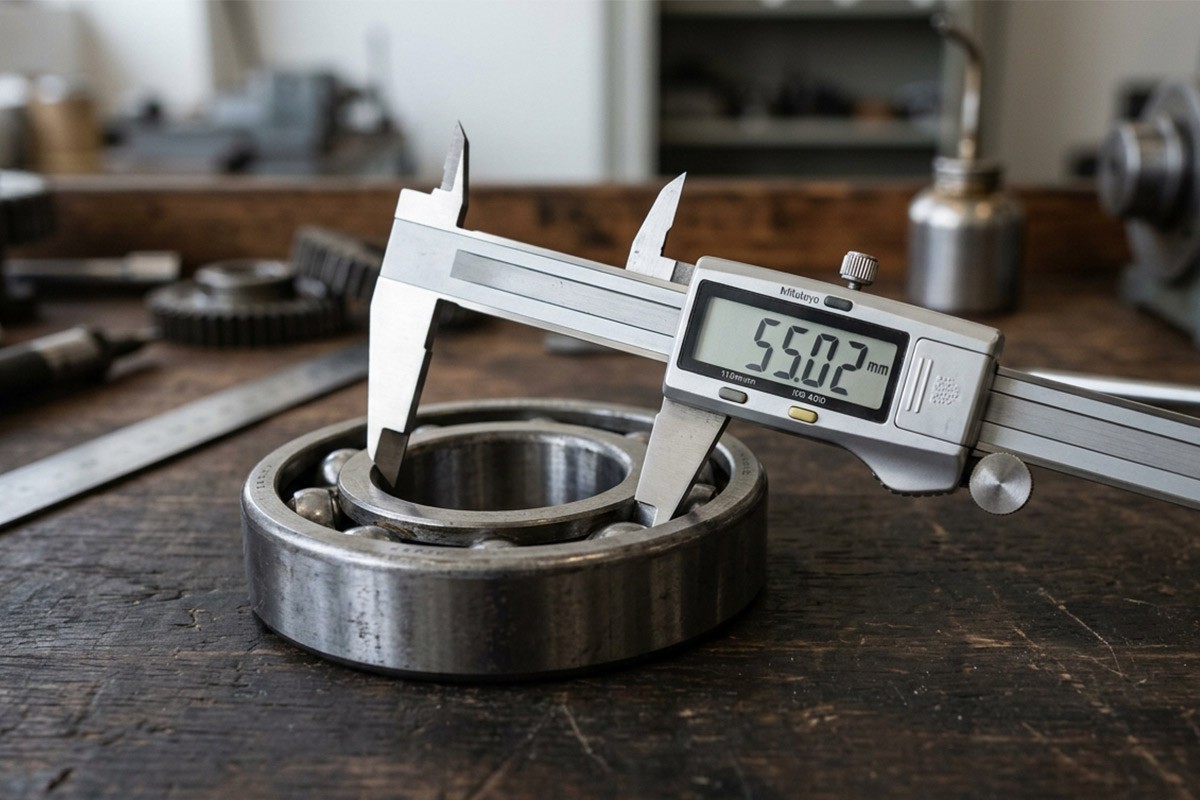

Un calibre digital es suficiente. Mides d (el agujero interior), D (el exterior) y B (el grosor del aro). Con esas tres cifras buscas en la tabla dimensional del fabricante y, en la gran mayoría de casos, la coincidencia es única porque las medidas están normalizadas por ISO. Redondea siempre al milímetro entero: un rodamiento de 17,02 mm de diámetro interior es un 17mm estándar, no una medida especial.

• Mide siempre con el rodamiento limpio: la suciedad o el óxido superficial pueden añadir décimas que te lleven a la referencia equivocada.
• El diámetro interior (d) es el del agujero, no el del aro interno. Confundirlos es el error más habitual al usar el calibre.
• La anchura (B) se mide entre las caras planas del rodamiento, perpendicular al eje. En rodamientos cónicos usa T, que incluye el aro exterior.
• Si el valor no coincide exactamente con ninguna fila de la tabla, revisa si la pieza tiene desgaste o si es una serie de pulgadas, muy habitual en maquinaria norteamericana o británica antigua.

Las series más comunes: 6000, 6200, 6300 y rodamientos de agujas

La serie 6000 agrupa rodamientos rígidos de bolas con la relación más estrecha entre diámetro interior y exterior, lo que los hace ligeros y compactos. La 6200 aumenta algo el diámetro exterior para ganar capacidad de carga, y la 6300 da otro paso más en esa dirección: mismo d, D bastante mayor, más capacidad radial. Así, un 6205, un 6305 y un 6005 comparten diámetro interior de 25 mm pero tienen exteriores y anchuras distintos según la carga que deben soportar.

Los rodamientos de agujas merecen mención aparte porque su dimensión crítica es la longitud de los rodillos, no solo d y D. En ese caso la tabla añade una columna F (diámetro de referencia del alojamiento) que no aparece en las series de bolas. Si trabajas con maquinaria compacta de altas cargas radiales y poco espacio axial, es probable que encuentres agujas con una relación d/D muy estrecha que no cuadra en las series 6000-6300. Búscalas en la serie NA o NK según el estándar del fabricante.

Equivalencias entre marcas: un mismo rodamiento con distinto nombre

Que SKF llame 6205-2RS a un rodamiento y NSK lo denomine 6205DDU no significa que sean piezas distintas. El núcleo, las medidas de rodamientos y la geometría son idénticos; lo que cambia es la nomenclatura interna de cada fabricante para describir sus propios sellos, jaulas o acabados. Entender eso te ahorra más de un error de compra.

Diferencias reales entre referencias de distintos fabricantes

La parte numérica de una referencia suele seguir la norma ISO 15, así que 6205 es 6205 en cualquier catálogo del mundo. El problema aparece en los sufijos. FAG usa el sufijo 2RSR donde SKF escribe 2RS1; NTN prefiere LLB; Timken puede optar por formas aún distintas. Todos describen un sello de contacto de goma, pero cada marca tiene su propia biblioteca de sufijos.

Además, algunos fabricantes añaden prefijos propios, como el 'E' de FAG para jaula de poliamida reforzada, que no tienen un equivalente directo en letra en otras marcas, aunque sí en prestaciones. La equivalencia, por tanto, raramente es una traducción letra a letra: es una comparación de características reales.

Cómo verificar que una equivalencia es fiable antes de comprar

La forma más segura es cruzar dos fuentes: las tablas de equivalencias publicadas por el propio fabricante destino y, si es posible, la hoja técnica del rodamiento original. Marcas como SKF, FAG o NSK publican en sus sitios web tablas de referencias cruzadas actualizadas. Compara tipo, diámetro interior (d), diámetro exterior (D), anchura (B) y clase de precisión antes de dar por válida cualquier equivalencia.

Si el rodamiento trabaja en condiciones exigentes, alta velocidad, temperatura extrema o carga axial elevada, revisar también el sufijo de juego radial es imprescindible. Una equivalencia que ignore el juego interno puede parecer correcta sobre el papel y fallar en la máquina. Personalmente diría que consultar al distribuidor técnico es siempre más rápido que desmontar el equipo otra vez.

• Confirma d, D y B: son los datos que nunca mienten entre marcas.
• Compara el sufijo de sellado: 2RS, 2RSR, LLB y DDU son equivalentes habituales pero no universales.
• Verifica la clase de precisión (P0, P6, P5): un escalón de diferencia puede ser crítico.
• Revisa el sufijo de juego radial si el rodamiento trabaja en condiciones térmicas extremas.
• Usa las tablas cruzadas oficiales del fabricante, no solo listas genéricas de terceros.

Errores más frecuentes al identificar un rodamiento (y cómo evitarlos)

Leer bien una referencia de rodamiento es más fácil de lo que parece, pero los errores habituales se repiten siempre en los mismos puntos. Conocerlos de antemano te ahorra devoluciones, tiempos muertos y la frustración de recibir una pieza que no encaja.

Errores de lectura de la referencia

El fallo más frecuente es confundir el diámetro interior (d) con el diámetro exterior (D). Cuando alguien mide el rodamiento ya montado, lo normal es que tenga a mano el exterior; pero la referencia ISO se construye sobre el interior. Si pides con el dato equivocado, el rodamiento no entra en el eje aunque las medidas de rodamientos parezcan similares a simple vista.

El otro punto donde se tropieza es el sufijo de juego radial. Un 6205 y un 6205 C3 son físicamente distintos: el segundo tiene mayor holgura interna y está pensado para aplicaciones con variaciones térmicas o velocidades altas. Ignorar esa letra puede parecer un detalle menor hasta que el rodamiento falla antes de tiempo.

• Mide siempre el diámetro interior desde el eje, no el exterior desde la carcasa.
• Anota el sufijo completo de la referencia original: cada letra cuenta.
• Confirma la serie dimensional (62, 63, 22...) antes de buscar por dimensiones sueltas.
• Si el rodamiento lleva prefijo de marca (L, NU, N...), inclúyelo en la búsqueda.
• Un sufijo de sellado (2RS, ZZ) cambia la lubricación: no lo intercambies sin comprobarlo.

Errores al buscar equivalencias de rodamientos entre marcas

Después de ver cómo funcionan las equivalencias entre fabricantes, conviene saber dónde se produce el error más común: asumir que el número base es suficiente para confirmar la equivalencia. Un 6206 de SKF y un 6206 de NTN son intercambiables en dimensiones, pero si uno lleva sufijo de jaula o de grado de precisión y el otro no, la equivalencia deja de ser directa.

Pedir por dimensiones sin confirmar el tipo de rodamiento es otro tropiezo habitual, sobre todo con rodamientos de rodillos cónicos o de agujas, donde el código dimensional no identifica por sí solo la geometría completa. Usa siempre tablas de equivalencias oficiales o consulta al distribuidor con la referencia completa, sufijos incluidos.
