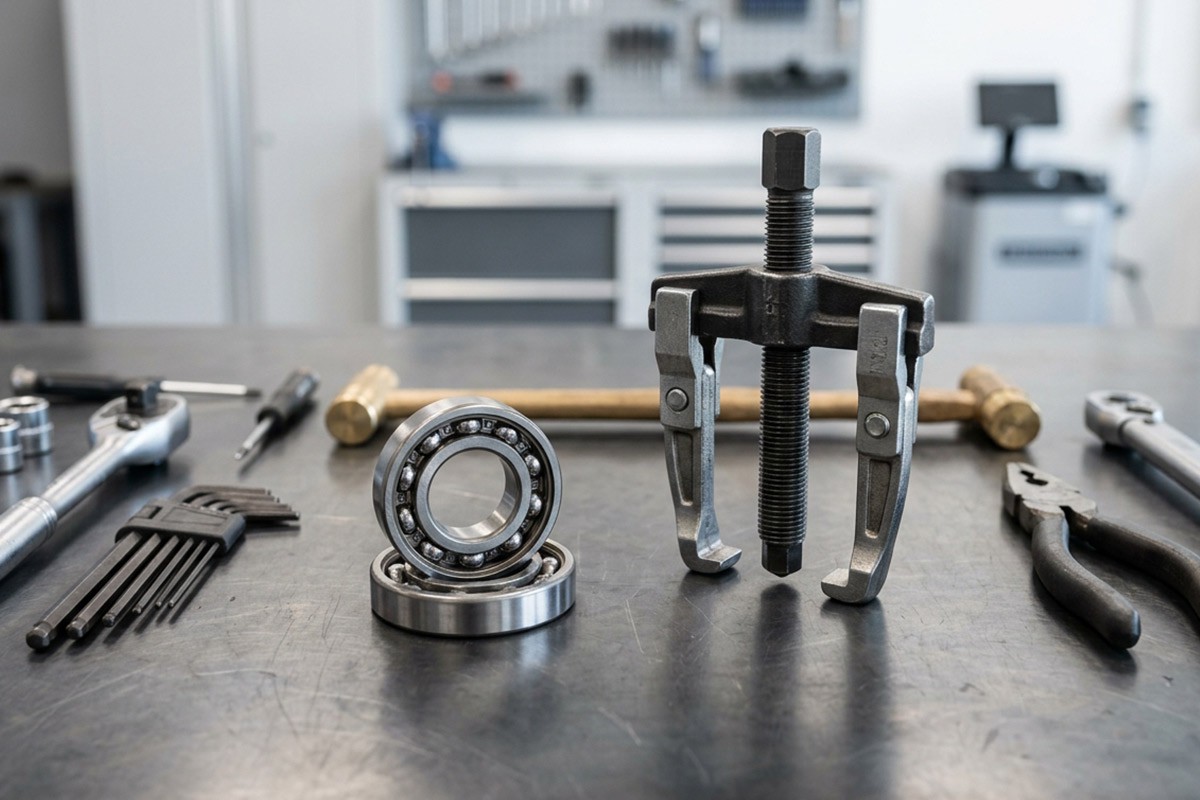

Extractor de rodamientos: tipos y pasos para desmontar

Un extractor de rodamientos bien elegido puede marcar la diferencia entre un desmontaje limpio en diez minutos y una pieza irrecuperable. El mercado ofrece extractores de dos y tres garras, modelos de impacto interno, puentes hidráulicos y kits multiusos que se adaptan a ejes de distintos diámetros.

Elegir el tipo equivocado no solo complica el trabajo, sino que puede generar tensiones asimétricas que deforman el asiento del rodamiento. En este artículo desglosamos cada variante y te explicamos, paso a paso, cómo desmontar un rodamiento sin dejarte nada a medias.

Qué es un extractor de rodamientos y por qué la herramienta importa tanto

Un extractor de rodamientos es una herramienta diseñada para aplicar tracción axial controlada sobre el rodamiento hasta separarlo de su eje o alojamiento sin dañar ninguna de las dos piezas. El principio es sencillo: en lugar de empujar o golpear, tira. Esa diferencia, que sobre el papel parece menor, en la práctica lo cambia todo.

Cuando un rodamiento lleva tiempo en servicio, la interferencia de ajuste entre el anillo interior y el eje puede ser considerable. Forzarlo con una palanca, o darle golpes con un martillo, desplaza esa carga hacia las pistas y los elementos rodantes, exactamente las zonas que no deben recibir impactos. El resultado habitual es un eje rayado, un alojamiento deformado o un rodamiento nuevo que falla antes de tiempo porque el asiento ha perdido geometría.

Principio de tracción frente a impacto: cómo trabaja un extractor

El extractor sujeta el anillo del rodamiento con garras (o con un puente en versiones interiores) y transmite la fuerza mediante un husillo central roscado que empuja contra el extremo del eje. Al girar el husillo, la carga se reparte de forma progresiva y alineada. Eso elimina los picos de tensión que genera un golpe. Es mecánica básica: fuerza constante y dirigida frente a impacto puntual e incontrolado.

El eje y el alojamiento quedan libres de marcas. El rodamiento extraído, si el desmontaje era para inspección y estaba en buen estado, puede incluso reutilizarse. Con métodos de golpe eso raramente es posible.

• Las garras enganchan el anillo interior o exterior según el tipo de extractor y el acceso disponible.

• El husillo roscado convierte el giro manual en tracción axial progresiva y controlada.

• La fuerza actúa en línea con el eje, sin cargas laterales que deformen pistas o jaulas.

• El avance lento permite detectar resistencias anómalas antes de que causen daño.

• Algunos modelos incorporan tope de seguridad para evitar que el rodamiento salga de golpe al liberarse.

Cuándo es imprescindible y cuándo puedes prescindir de él

En ejes de maquinaria industrial, motores eléctricos, reductores o transmisiones de vehículos, el extractor no es opcional. Los ajustes son apretados por diseño, los diámetros suelen superar los 30 mm y cualquier daño en el eje implica un coste de reparación muy superior al de la herramienta.

En piezas pequeñas con ajuste deslizante suave, como ciertos rodamientos de equipos domésticos o prototipos de laboratorio, existe margen para valorar alternativas. Las secciones siguientes analizan esos casos con más detalle. Pero si tienes dudas, la regla práctica es clara: si el rodamiento no sale con los dedos, necesitas un extractor de rodamientos o, al menos, una herramienta que replique su principio de tracción controlada.

Tipos de extractores de rodamientos: guía para elegir el adecuado

Elegir mal la herramienta aquí no es un error menor. Un extractor de rodamientos que no encaja bien en la pieza puede dañar el eje, marcar el alojamiento o simplemente no hacer su trabajo. Hay varias familias de extractores, y cada una responde a un tipo de montaje concreto.

Extractor de dos y tres garras: diferencias prácticas

El extractor de dos garras es el más habitual en talleres de maquinaria ligera. Sus dos brazos opuestos ofrecen un agarre firme en piezas simétricas con espacio lateral suficiente, como poleas o engranajes de diámetro reducido. La limitación aparece en piezas con geometrías irregulares: dos puntos de apoyo no siempre garantizan que la fuerza se distribuya de forma uniforme.

El de tres garras añade un tercer brazo y con eso resuelve ese problema. Al repartir la carga en tres puntos equidistantes, reduce el riesgo de que la pieza se ladee durante la extracción. Es la opción preferida cuando el rodamiento tiene cierta profundidad o cuando el eje es largo y cualquier desalineación puede raspar el asiento.

• Dos garras: indicado para piezas simétricas y diámetros pequeños con espacio de trabajo amplio.

• Tres garras: mejor distribución de carga, especialmente en rodamientos más anchos o profundos.

• Ambos tipos admiten apertura regulable; comprueba que el rango cubra el diámetro de tu pieza.

• Los brazos endurecidos (acero al cromo-vanadio) aguantan mejor los aprietes repetidos sin deformarse.

Extractor de rodamientos interior: cómo actúa desde dentro del alojamiento

Cuándo se necesita un extractor interior

Cuando el rodamiento está alojado dentro de un casquillo o carcasa sin que sus caras exteriores queden accesibles desde fuera, las garras convencionales no tienen dónde enganchar. Ese es el escenario típico en cajas de cambio, cubos de rueda o bloques de motor: el aro exterior queda empotrado y no asoma.

El extractor interior trabaja de forma distinta. Se introduce por el diámetro interior del rodamiento, expande sus segmentos o garras hacia afuera para apoyarse en el aro interior, y tira desde dentro hacia afuera. No necesita acceso lateral.

Tipos de extractor interior más comunes

El más extendido es el de collarín expansible, que viene en juegos con varios diámetros (habitualmente desde 8mm hasta 80mm o más, según el fabricante). Se selecciona el collarín que corresponde al diámetro interior del rodamiento, se inserta, se expande manualmente y se aplica la fuerza de extracción con el husillo central.

Existe también la variante de brazos articulados, útil cuando el rodamiento tiene retención lateral y el collarín no puede expandirse lo suficiente. Es una herramienta más específica, menos frecuente en un kit genérico, pero indispensable en determinadas aplicaciones de automoción.

Puentes y kits universales para diámetros variables

El puente hidráulico (o prensa de extracción con puente) añade potencia hidráulica al proceso. En lugar de girar un husillo a mano, se actúa sobre un gato que puede generar fuerzas considerables de forma controlada y progresiva. Es la solución habitual en talleres profesionales que trabajan con rodamientos grandes o muy apretados por corrosión.

Los kits combinados agrupan garras de dos y tres brazos, collarines interiores de varios diámetros y adaptadores en un maletín. Son prácticos cuando no se conoce de antemano el tipo de montaje o cuando el taller atiende maquinaria variada. Su desventaja es el precio y, a veces, la calidad desigual entre piezas del mismo juego: conviene revisar que los materiales del kit sean homogéneos antes de comprar.

• El puente hidráulico es la opción más segura en rodamientos grandes o con ajuste a presión muy elevado.

• Los kits combinados ahorran tiempo de selección, pero exige revisar la calidad del acero de cada componente.

• Comprueba siempre la capacidad máxima de fuerza del puente (en toneladas) antes de usarlo en piezas críticas.

Cómo sacar un rodamiento del eje con extractor: pasos sin margen de error

Con la herramienta elegida en mano, llega el momento de trabajar. El procedimiento no es complicado, pero sí exige orden: un paso mal ejecutado puede dañar el eje o inutilizar el rodamiento que ibas a reutilizar.

Preparación: materiales, seguridad y posicionamiento correcto

Antes de tocar nada, reúne lo que vas a necesitar: el extractor de rodamientos adecuado al diámetro del eje, un torquímetro o llave de vaso, grasa para el husillo central, gafas de protección y, si el rodamiento lleva tiempo encajado, un spray aflojatodo con al menos diez minutos de margen para que penetre.

El posicionamiento de las garras es donde más errores ocurren. Deben agarrar por el aro interior del rodamiento, no por la carcasa ni por el eje. Si las garras presionan sobre el aro exterior, el esfuerzo se transmite mal y puedes deformar la pista. Comprueba que el vástago central queda perfectamente alineado con el eje antes de empezar a apretar: cualquier ángulo, por pequeño que sea, multiplica el riesgo de que el extractor resbale bajo carga.

• Usa gafas de protección siempre: un rodamiento que cede de golpe puede proyectar partículas metálicas.

• Aplica grasa al husillo roscado del extractor antes de cada uso para que el apriete sea uniforme y no fuerces la rosca.

• Deja actuar el spray aflojatodo un mínimo de diez minutos si el rodamiento lleva años en el eje.

• Asegúrate de que las garras sujetan el aro interior, nunca el aro exterior ni el propio eje.

• Coloca el conjunto sobre una superficie estable o en un tornillo de banco si el peso de la pieza lo permite.

Secuencia de desmontaje y señales de que algo va mal

Empieza girando el husillo a mano hasta notar resistencia. A partir de ahí, usa la llave y aplica fuerza de forma progresiva, en cuartos de vuelta. El rodamiento debe empezar a ceder de manera continua y casi silenciosa. Si notas un crujido seco, o el extractor patina hacia un lado, para: algo no está bien posicionado.

Cuando el rodamiento salga por completo, revisa el eje en busca de marcas de presión o rebabas. Un eje rayado condiciona el ajuste del rodamiento nuevo. ¿Merece la pena limpiar esas marcas con una piedra de afilar fina antes de montar la pieza de recambio? Casi siempre sí, y apenas lleva dos minutos.

Cómo quitar un rodamiento sin extractor: alternativas y sus riesgos reales

A veces no tienes un extractor de rodamientos a mano y el trabajo no puede esperar. En esos casos, hay métodos alternativos que los mecánicos usan en situaciones de apuro. Algunos son razonablemente seguros si se aplican con cabeza; otros generan daños que solo se ven semanas después, cuando el eje ya está montado y el problema reaparece en el peor momento.

Métodos válidos en situaciones de emergencia

El baño térmico es el más fiable de los métodos alternativos. Calentar el alojamiento (la carcasa, nunca el propio rodamiento) con una pistola de calor a unos 80-100 °C dilata el metal lo suficiente para que el rodamiento ceda con una presión moderada. Funciona bien cuando el ajuste no es excesivo y el acceso al alojamiento es limpio.

El tubo calibrado también tiene su lugar: un trozo de tubo metálico con el diámetro interior ligeramente mayor al eje permite aplicar golpes controlados sobre el aro correcto del rodamiento. La clave es golpear siempre sobre el aro que soporta la carga, nunca transmitir la fuerza a través de los elementos rodantes. Una prensa de banco manual puede sustituir los golpes si el rodamiento es accesible, repartiendo la fuerza de forma más uniforme.

• Baño térmico: calienta el alojamiento, no el rodamiento; la temperatura objetivo ronda los 80-100 °C.

• Tubo calibrado: el diámetro interior debe ser mayor que el eje y menor que el aro exterior del rodamiento.

• Prensa de banco manual: útil cuando el conjunto puede desmontarse y llevarse al taller.

• En todos los casos, trabaja sobre una superficie estable y con el eje bien sujeto para evitar movimientos inesperados.

Errores frecuentes y daños que generan a largo plazo

El error más habitual es golpear directamente sobre la jaula o los elementos rodantes con un cincel o destornillador. Parece rápido, pero las marcas que deja en las pistas del eje o del alojamiento generan holguras que ningún rodamiento nuevo puede compensar. El eje queda dañado aunque a simple vista parezca correcto.

Calentar el rodamiento en lugar del alojamiento es otro fallo frecuente: deforma la jaula, altera el temple del acero de las pistas y, si el rodamiento se reutiliza, falla mucho antes de lo esperado. Usar palancas largas contra el eje también es problemático porque la fuerza no se aplica en línea y puede doblar ligeramente el eje sin que se note, hasta que aparecen vibraciones en marcha. Estos métodos son comprensibles en una emergencia, pero no deberían convertirse en costumbre.

Encuentra el extractor que necesitas para tu aplicación concreta

Llegados a este punto ya conoces los tipos, el procedimiento y las alternativas. Lo que falta es traducir todo eso a tu caso particular: qué eje tienes delante, qué diámetro mide y dónde está alojado el rodamiento. Esa combinación de tres factores es la que decide qué herramienta comprar.

Criterios clave para afinar la elección antes de comprar

Antes de mirar catálogos, toma medidas reales. El diámetro del eje o del alojamiento fija la apertura mínima y máxima que necesitas en las garras. El tipo de asiento (pista interior expuesta o rodamiento encajado en carcasa ciega) determina si el extractor trabaja por fuera o por dentro. Y el espacio libre alrededor del conjunto decide si caben dos garras, tres, o si necesitas un puente.

Con esos tres datos sobre la mesa, el extractor de rodamientos adecuado se reduce casi solo. Si además tienes dudas sobre la carga o el material del eje, el equipo de Rodaunion puede orientarte sin compromiso: contacta con nuestro servicio técnico especializado y cuéntanos las medidas exactas.

También puedes explorar el catálogo de máquinas y herramientas de montaje para comparar modelos y encontrar el que mejor se adapta a tu aplicación.

• Diámetro del eje o del alojamiento: define la apertura necesaria en las garras.

• Pista accesible o alojamiento ciego: determina si el extractor actúa por exterior o por interior.

• Espacio libre lateral: si es reducido, un extractor de dos garras planas encaja mejor.

• Carga o resistencia del ajuste: los ajustes a presión fuertes exigen husillo con puente hidráulico.

• Material del eje endurecido: requiere garras de acero reforzado para no dañar superficies.

• Frecuencia de uso: para trabajos puntuales un kit combinado rentabiliza la inversión.
